Plano de Tierra

¿Qué es un plano a tierra en radioafición?

El plano a tierra es una superficie conductora (real o simulada) que sirve como referencia eléctrica y de retorno de corriente para una antena.
En palabras simples: es “la otra mitad” de la antena, que permite que la señal se radie de forma eficiente.

🔑 Puntos clave:

1. Función:

   • Proporciona un camino de retorno para la corriente de RF.

   • Permite que la antena tenga una impedancia adecuada y mejore la radiación.

2. Formas comunes:

   • Radiales: alambres extendidos desde la base de la antena (en VERTICALS o GP).

   • Plancha metálica: techos, láminas, o incluso la carrocería de un vehículo.

   • Tierra física: conexión directa al suelo con varillas o mallas enterradas.

3. Ejemplos en la práctica:

   • En una antena vertical de 1/4 de onda, el plano a tierra hace de contrapeso.

   • En antenas móviles, la carrocería del carro actúa como plano a tierra.

   • En estaciones base, se colocan radiales enterrados o elevados para mejorar el rendimiento.

4. Beneficios:

   • Reduce pérdidas y mejora la eficiencia.

   • Ayuda a que la antena se adapte mejor a la impedancia del transmisor (menor ROE).

   • Contribuye a reducir ruidos e interferencias.

👉 En resumen:
El plano a tierra no es opcional en muchas antenas; es lo que completa el sistema radiante y permite que realmente funcione como debe. Sin él, la antena pierde eficiencia y se desperdicia potencia.

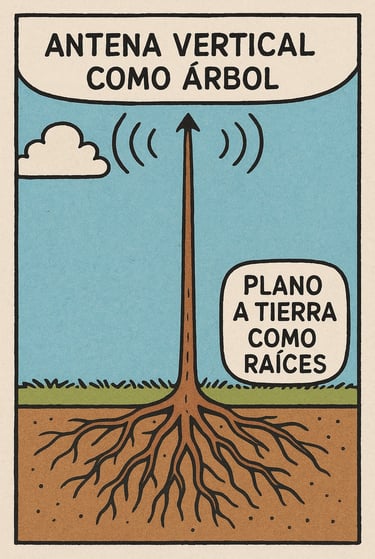

Metáfora para explicar el plano a tierra

Piensa en una antena vertical como un árbol:

· El palo de la antena es el tronco que sube al cielo (la señal que queremos enviar).

· El plano a tierra son las raíces que se meten en la tierra.

Sin raíces, el árbol se tambalea y no crece bien; con raíces fuertes y bien extendidas, el árbol se mantiene firme y puede “llegar lejos”.

En la antena:

· El tronco es la parte visible que irradia la señal.

· Las raíces (plano a tierra) permiten que la corriente tenga un buen camino de retorno y que la señal se propague de manera eficiente.

💡 Con esto puedes decir: “La antena no funciona sola; necesita su ‘suelo’ para que la señal se sostenga y llegue lejos”.
